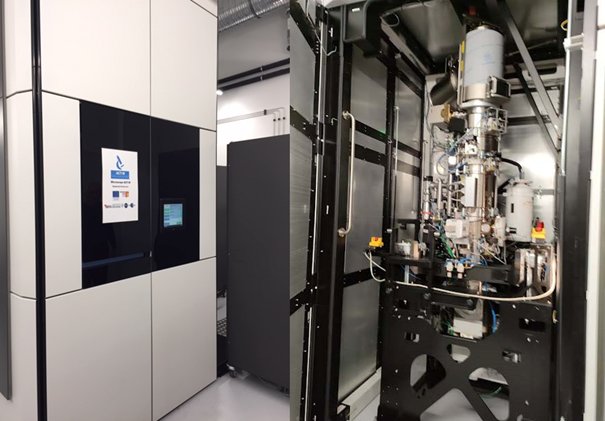

Microscope Electronique en Transmission ACT-M (MET)
Localisation : 220 Rue Albert Caquot, 06560 Valbonne (▶ voir la page accès...)
Source d'électrons : cathode froide : l’émission froide permet d’avoir des petits faisceaux intenses avec une faible dispersion en énergie (0,4eV) accélérant les cartographies chimiques par EDX et améliorant la résolution spatiale en imagerie.
Tension d'accélération : 200kV, 120kV et 60kV ; la basse tension permet de préserver les échantillons fragiles
Caractéristiques techniques
- Correcteur sonde: résolution en STEM: 200kV= 0,7Å; 120kV: 1,1Å; 60kV: 1,1Å
- Détecteurs STEM sectoriels permettant la visualisation des éléments légers (iDPC)
- 2 larges détecteurs EDX : haute sensibilité (angle solide: 1,8sr)
- 4D STEM
- nanodiffraction électronique (Astar Nanomégas: cartographie de phase et d’orientation)
- Caméra CETA CMOS rapide : 40 images/s en 4kx4k; 300 images/s en 512x512
- Porte objet double tilt: inclinaison maximales: +/-40°; +/-30° (XTWIN)
Logiciels
- Thermo Fisher Velox
- Gatan Digital micrograph
- JEMS
- Logiciels HREMresearch: GPA ; PPA ; Smartalign ; Smoiré
Les versions complètes des logiciels sont disponibles sur un ordinateur qui peut être utilisé par les utilisateurs.
